電池隔膜透氣性測試儀BTY-G3檢測儀器專業適用于電池隔膜、透氣膜、碳紙、聚合材料、塑料膜片、紙張、特衛強、卷煙紙等各種材料及相關聚合物產品的透氣度測試，也稱為鋰離子電池隔膜透氣儀、透氣膜透氣度測試儀、碳紙透氣性測試儀、燃料電池用碳紙透氣度測定儀、卷煙紙透氣性試驗儀等。

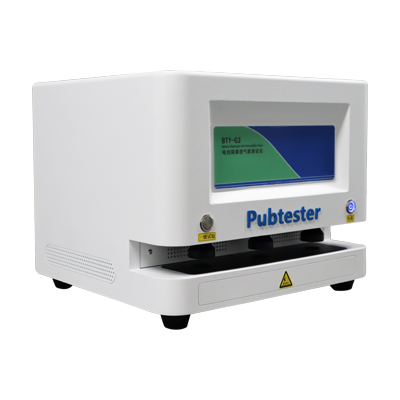

電池隔膜透氣性測試儀

電池隔膜透氣性測試儀主要參數

型號：BTY-G3

測試范圍：30～1500 s/100mL

                0.1～4 um/(Pa?s)

壓力范圍：0-2KPa (其他壓力可定制)

壓力精度：0.01 KPa

測試面積：6.42cm2

樣品尺寸：≥2”x 2”(6cmx6cm)或Φ60 mm

試樣件數：3

氣源壓力：87 PSI / 600 kRa

接口尺寸：Φ6 mm聚氨酯管

電源：AC 220V  50HZ

外形尺寸：645 mm(L)×500 mm(W)×468 mm(H)

凈重：29kg

產品特點

?三個測試腔完全獨立，可同時測試三種相同或不同的試樣

?三腔獨立測試與三腔聯合測試可自由選擇

?高精度電子氣流、氣壓傳感器確保測試數據的準確性，壓力精度優于 0.01kPa

?嵌入式高速微電腦芯片控制，簡潔高效的人機交互界面，為用戶提供舒適流暢的操作體驗

?氣動夾緊試樣，省時省力，夾緊力度一致，密封更佳

?全自動測定透過樣品的氣體體積，告別傳統手動滑筒式氣體體積測定方法

?寬范圍壓力傳感器，自由設定，可以滿足多種跟標準壓差測試要求

?測試時間短，可實現快速測試

?電腦軟件操控，實時顯示測試數據，搭配專業操作系統，整個實驗過程自動完成，實現結果自動顯示

?獨有的樣品防側漏結構設計，試樣密封更加穩定

?支持多單位轉換功能，方便用戶不同條件下的測試要求

?系統具備自檢測能力，確保設備隨時處于正常測試狀態

?采用進口元器件，使儀器運行更加穩定、可靠

?具有斷電自動保存、超量程報警功能

?配備 RS232 通用數據接口，方便數據傳輸

?計算機軟件符合GMP《計算機化系統》要求，具備用戶管理、權限管理、數據審計追蹤等功能

?Pubtester 還提供專業定制服務，可滿足用戶夾具、軟件等方面的個性化需求

試驗原理

在測試溫濕度、常壓環境中，測試儀器施加1.21kPa壓力下，100mL空氣通過面積為6.45cm2隔膜所需要的時間

符合標準

ISO5636  紙和紙板.透氣率和空氣阻力的測定(中等范圍).第5部分:葛爾萊(Gurley)法

GB/T36363-2018 鋰離子電池用聚烯烴隔膜

GB/T458-2008 紙和紙板透氣度的測定

GB/T23227 卷煙紙、成形紙、接裝紙、具有間斷或連續透氣區的材料以及具有不同透氣帶的材料 透氣度的測定

GB/T12655 卷煙紙基本性能要求

TAPPIT460 紙張空氣阻力(葛爾萊方法)

SJ_T 10171-2016 堿性電池隔膜基本性能的通用測試方法

應用范圍

1.電池隔膜：適用于電池隔膜、透氣膜的氣體透過率測定

2.卷煙紙：適用于紙張、特衛強、卷煙紙等各種材料及相關聚合物產品的透氣度測試

產品配置

標準配置：主機、電腦、軟件、通訊電纜

選購件：空壓機

備注：本機氣源進口為 Φ 6 mm 聚氨酯管；氣源用戶自備
